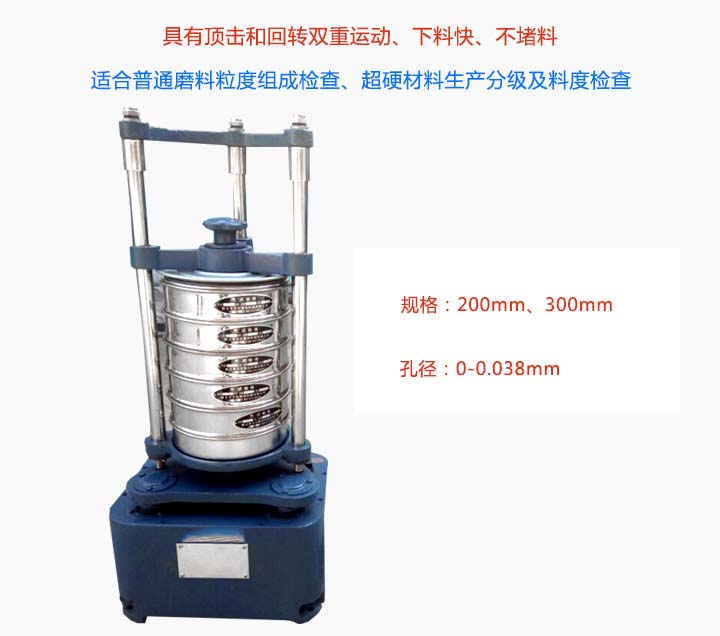

顶击筛

顶击筛又称顶击式标准振筛机结构紧凑新颖，能有效保证筛子摇动和顶击次数，稳定可靠，并装有数显式时间继电器。（用户可根据需要调节来自动控制振筛时间）。

顶击筛电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径，也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。

1、充分利用偏心原理使机器的平台面发生有规律的震动和顶击，代替了手工式筛分物料的优势，下料快、物料不易堵塞。

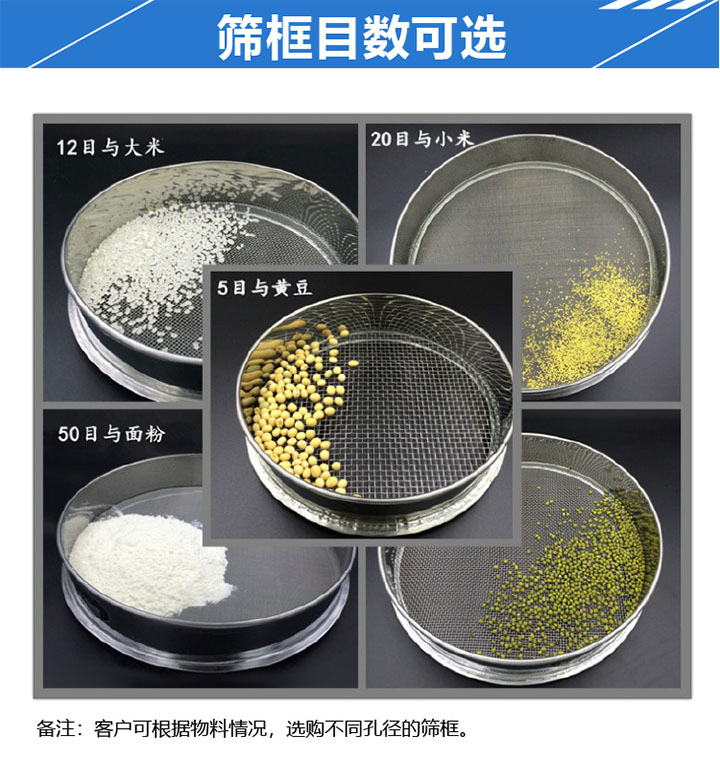

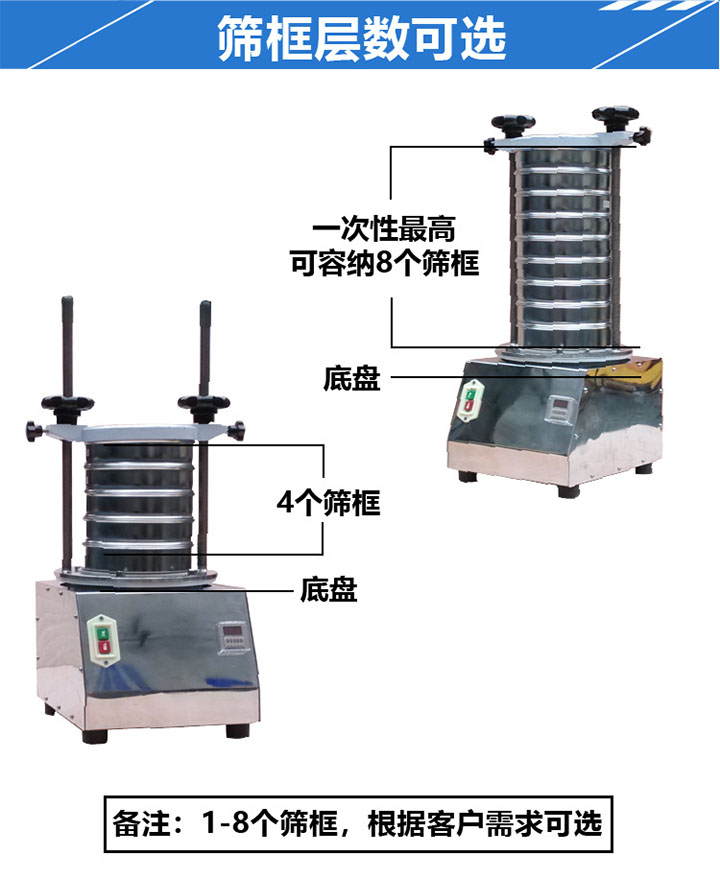

2、客户可以根据自己的需要,加装1-7层试验筛，一次分选出多种不同粒度的成品。

3、配备时间继电器控制，可根据需要调节来自动控制振筛时间。

4、底座减震设计，有效屏蔽作业时设备在工作台上的颤动。

5、偏心轮采用了整体方式、安装比较方便，也比较准确，传动部分使用的轴承是不易磨损的，成本也比较低，比较好更换。两齿轮之间使用“同步带”链接齿轮不会磨损，使用寿命也比较长（一般维护只需要换“同步带”）。

顶击筛结构

1、回转机构:装在上箱体上的电机和小齿轮带动双联齿轮及齿轮转动，主偏心轴同时转动，引发摆动盘副偏心轴等,作半径12.5的回转摇动，通过支撑杆等带动筛子托盘及筛子等同步回转摇动。

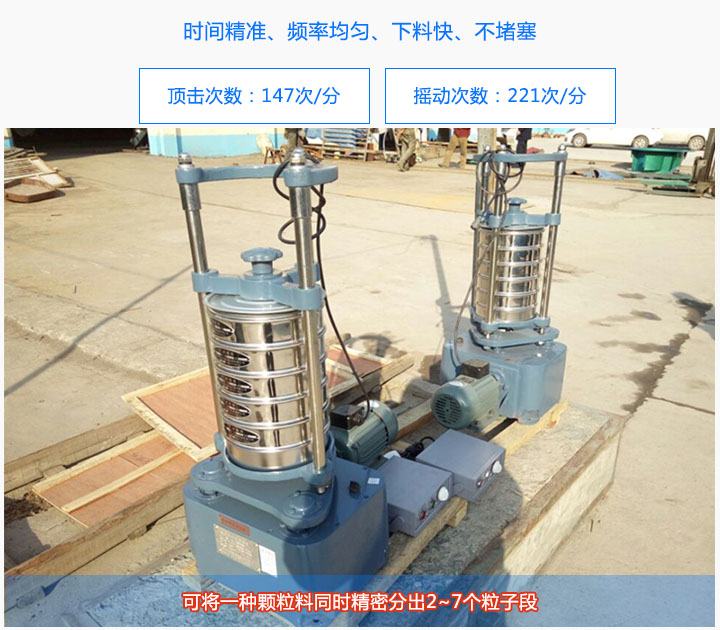

2、顶击机构:在机器回转机构运动的同时，装在摆盘轴盖上的键带动上凸轮轴旋转；由于上突轴与下凸轮轴之间的转速差，有效地使上凸轮轴上端，每分钟顶击筛子托盘等作上下运动147次。

3、夹紧机构:当筛子等装上机后，按顺时针方向旋转旋钮，锥螺母沿轴向上移，同时，长短撑杆向外伸长，从而撑住导杆，并用板杆（附件）插入旋钮孔中，扳紧，即可达到可靠固定筛盖等目的；反向旋转旋钮即可松下。

4、外形材料：铸铁底座，喷绿漆，铸铁台面，固定钢杆。

5、动力部件：带电容电动机。

6、震动及顶击部件：偏心轮，弹簧，摆盘轴，上突轴与下凸轮轴。

顶击筛应用

顶击筛适用于建筑、公路，地质、冶金、化工、煤炭、磨料、食品、饲料、医药等部门的实验室或化验室对颗粒物料进行筛分分析

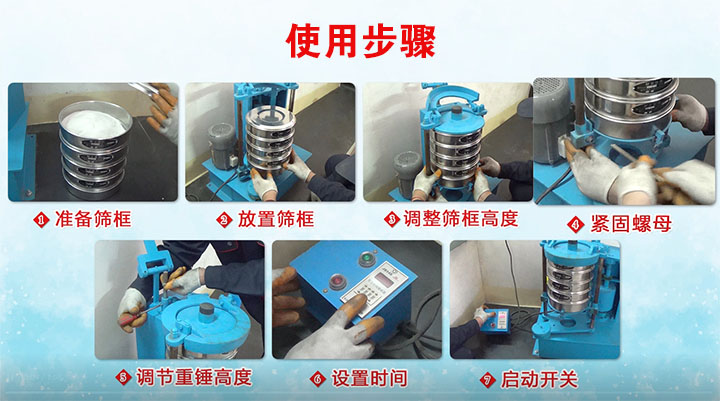

顶击筛使用方法

1、根据需要调整时间。时间继电器前两位为分钟，后两位为秒，调整时间继电器读数到需要时间；

2、将筛框放入设备内，拧紧螺母后，即可开机；

3、 如调整振动幅度，可将设备内电机上激振块上加M8螺栓，调节M8螺栓长度，可得到不同的激振力；

4、初次工作时无上下震击，因电机倒转，请将电源线头调换一下。

5、工作结束关闭电源。

1、为稳固振筛机，需用四个地脚紧固。

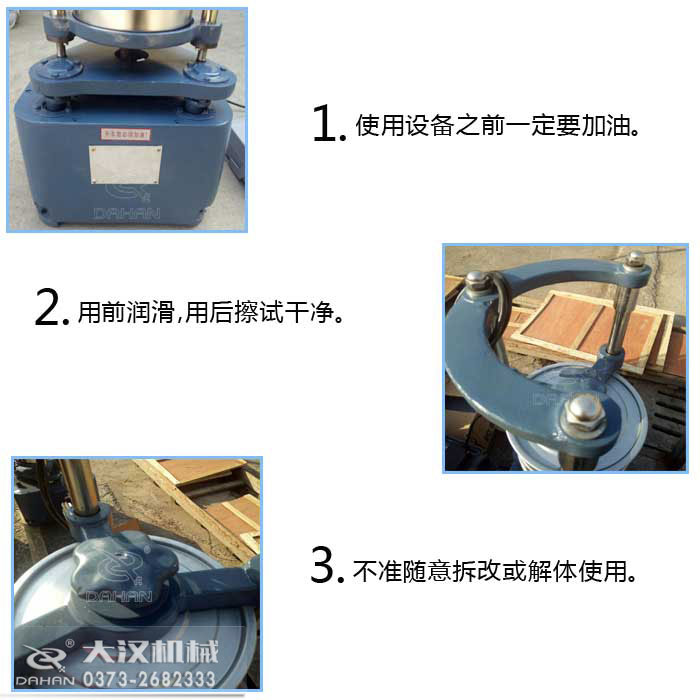

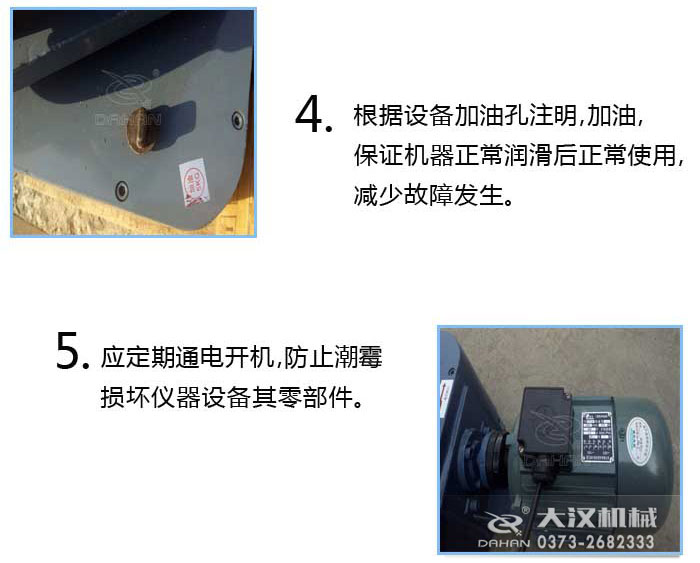

2、为保护内机件不受损坏，在使用前将箱体面板上的油尺头取出，加机油3公斤。

3、每次筛分使用后，应擦干净机体上的筛盘内的残余灰尘，严禁水洗敲击，按放顺序不能颠倒。

4、为稳固振筛机，需用四个地脚紧固。

5、为保护内机件不受损坏，在使用前将箱体面板上的油尺头取出，加机油3公斤。

6、每次筛分使用后，应擦干净机体上的筛盘内的残余灰尘，严禁水洗敲击，按放顺序不能颠倒。

7、电机，机箱每年清洗一次，定时器二年加油一次，确保机件的使用寿命，不使用时加防尘罩
