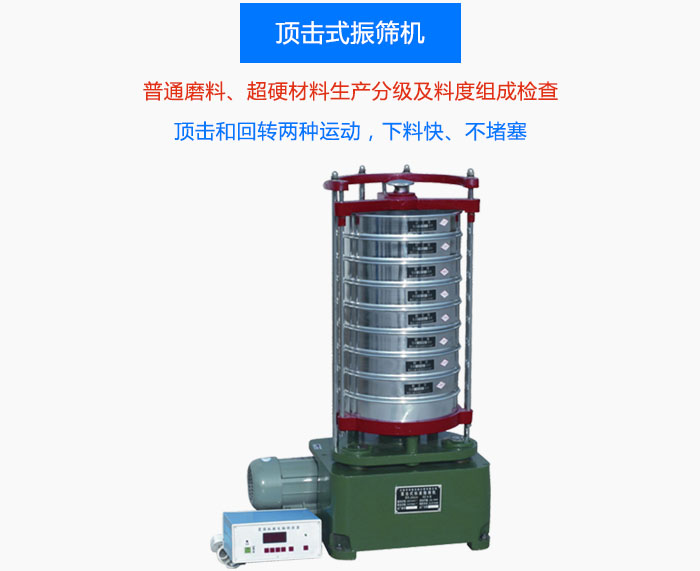

顶击式振筛机

顶击式振筛机配套试验筛规格为￠200mm。符合建材、地质、交通，化工等等行业有关测试规范和要求。利用偏心的原理使机器的平台面发生有规律震动和顶击，主要配套标准分样筛使用，代替手工筛，筛分物料的级别。具有时间标准、力度、频率均匀的优点以达到良好的筛分效果，适用于建筑、公路，地质、冶金、化工、煤炭、磨料、食品、饲料，医药等部门的实验室或化验室对颗粒物料进行筛分分析，该机可以配各种规格的方孔、园孔标准套筛，是生化实验室、分析室、教育科研的常用的设备。

筛子直径	20cm
可配筛子层数	7层
筛子孔径	在8mm-0.038mm之间根据需要配置
摇动次数	221次/min
顶击次数	147次/min
回转半径	12.5mm
顶击落距	10mm
电机功率	0.38KW
电源电压	380V/50HZ
电机转	2800转/min
外型尺寸约	586× 370× 952MM（长*宽*高mm）
仪器净重约	120KG
木箱包装毛重约	145KG
包装尺寸约	680*470*1060 MM（长*宽*高mm）

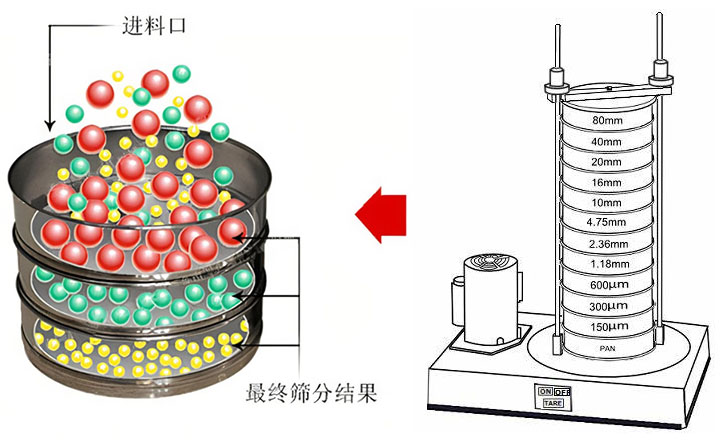

顶击式振筛机有电动机通过传动轴，蜗轮付带动摆动架上的主偏心轴旋转，从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径，也等于偏心距的平面周围摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摇动的同时进行振击，使试验筛、分样筛中的物料筛
分。

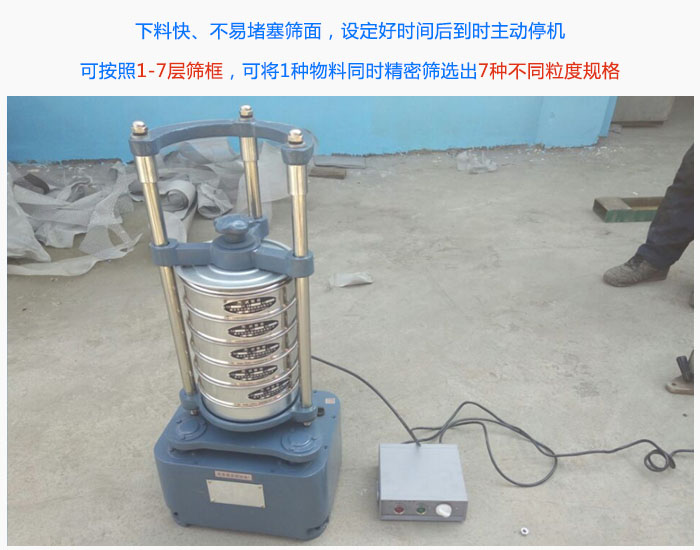

1、筛分效率高，同时具备顶击、回转两种运动方式，下料快、不易堵塞筛面。

2、维护成本低。偏心轮采用了整体方式、安装比较方便，也比较准确，传动部分使用的轴承是不易磨损的，成本也比较低，比较好更换。拍击筛两齿轮之间使用“同步带”链接齿轮不会磨损，使用寿命也比较长（一般维护只需要换“同步带”）。

3、稳定性也比较好。选用齿轮带动“同步带”传动方法、传动一致性好；转速比，、不会产生掉速、滑带现象，设备安装了数字显示定时器，设定好时间后到时主动停机。

4、体积小、干净、操作方便;各功能在 操作面板上都可以单独操作。

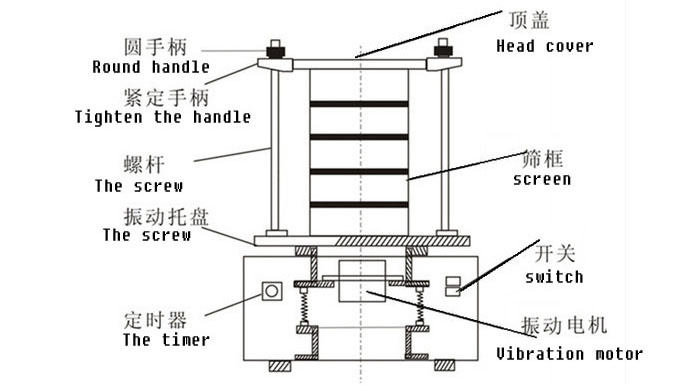

顶击式振筛机结构简图

1、回转机构:装在上箱体上的电机和小齿轮带动双联齿轮及齿轮转动，主偏心轴同时转动，引发摆动盘副偏心轴等,作半径12.5的回转摇动，通过支撑杆等带动筛子托盘及筛子等同步回转摇动。

2、顶击机构:在机器回转机构运动的同时，装在摆盘轴盖上的键带动上凸轮轴旋转；由于上突轴与下凸轮轴之间的转速差，有效地使上凸轮轴上端，每分钟顶击筛子托盘等作上下运动147次。

3、夹紧机构:当筛子等装上机后，按顺时针方向旋转旋钮，锥螺母沿轴向上移，同时，长短撑杆向外伸长，从而撑住导杆，并用板杆（附件）插入旋钮孔中，扳紧，即可达到可靠固定筛盖等目的；反向旋转旋钮即可松下。

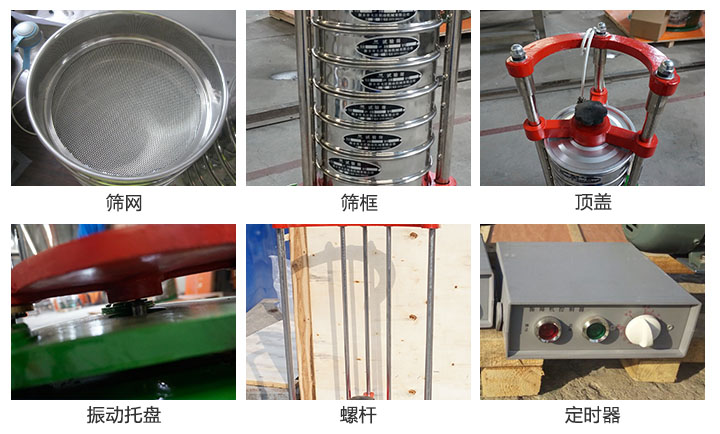

4、外形材料：铸铁底座，喷绿漆，铸铁台面，固定钢杆

5、动力部件：带电容电动机

6、震动及顶击部件：偏心轮，弹簧，摆盘轴，上突轴与下凸轮轴

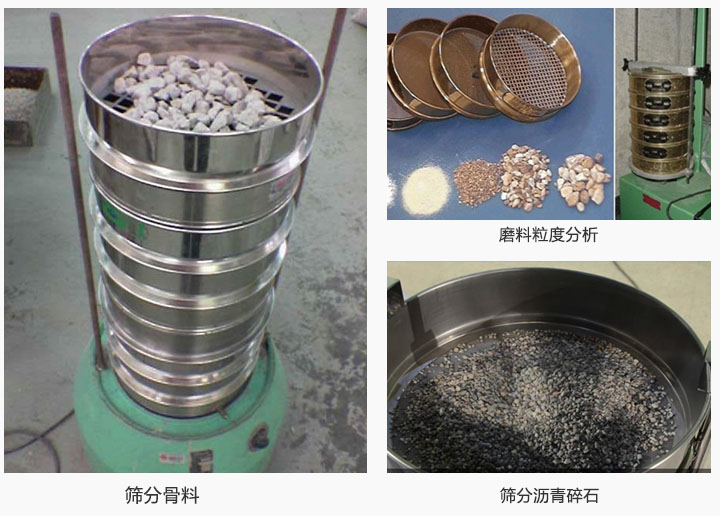

顶击式振筛机使用范围

顶击式振筛机主要供煤电、电力、矿山、地质、化工、冶金、建材及化工等行业科研单位、院校实验室内物料筛分分析。是替代人工手筛筛分、减轻操作人员劳动强度，电器控制设有电子计数控制器，使筛内试料得到准确的筛分次数。

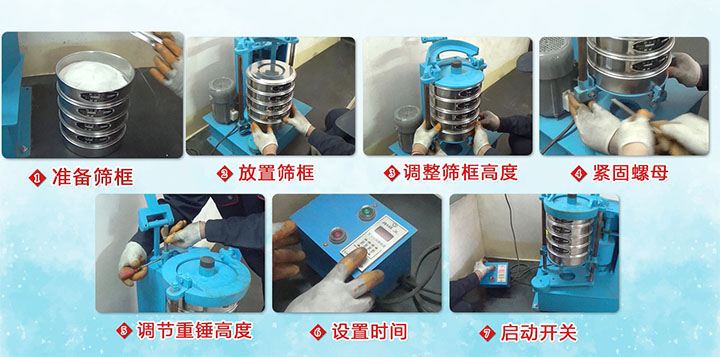

顶击式振筛机安全操作规程

一、在按放分样筛时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。

二、 将需要分析化验的物料倒入zui上层的筛内，盖好筛盖，然后按放在振筛机座内。

三、反时针旋转夹筛盘上的提手柄，将整个夹筛盘向下滑在套筛上，然后再顺时旋转夹筛盘上的提手柄，其内的顶杆轴夹紧支承套，把整套分样筛固紧。

四、把振筛机上的定时器旋扭拨到筛分所需时间，打开电源开关，振筛机就会开始筛转式的工作。

五、初次工作时无上下震击，视电机反转，请将电源线头调换一下。

六、工作结束后关闭电源。
