您的位置:首页>产品展示>Φ100标准试验筛
Φ100标准试验筛

Φ100标准试验筛

优势:Φ100标准试验筛直径100mm,具有定时自动关机、可确保试验重复性,功能全面,操作简单的粒度分析仪器,可将一种颗粒料同时精密分出2—7个粒子段,具有噪音小、重量轻、平台操作无须固定等特点。

直径:100mm

筛分粒度:0.025-3mm

筛框层数:1-7层

整机重量:42kg

7*24小时免费咨询热线
0373-268 2333

在线咨询

标准试验筛产品概述

Φ100标准试验筛配制的筛框为直径100mm,筛网有网孔要GB6003.1-1997金属丝编织网与网孔要求GB6003.2-1997冲孔板筛网两种,兼可装在标准试验筛或拍击式标准检验筛中使用,对各全国种粉体材料的组成进行粒度分级。Φ100标准试验筛可将一种颗粒料同时精密分出2—7个粒子段,具有定时自动关机、可确保试验重复性,功能全面、重量轻、平台操作无须固定。

标准试验筛型号

序号 名称 单位 参数
01 筛框直径 mm Φ100
02 筛框 1~5
03 筛分粒度 mm 0.025~3
04 噪音 dB 小于50
05 振幅 mm 0~3
06 振动频率 次/分 1400
07 外形尺寸  长宽高 350:350:300+N*50
08 电源   V;HZ 220;50
09 整机重量 Kg 42

标准试验筛工作原理

标准试验筛筛通过振动电机带动上部振动盘振动,再通过振动盘传导至安放在振动盘上部筛框上,然后由需要检测目数的筛框把小于筛网孔径的物料颗粒筛分至下层筛框,如此层层筛选,使每层试验筛内只留相同粒度的物料,达到不同粒度的分离并确定此物料的粒度组成。

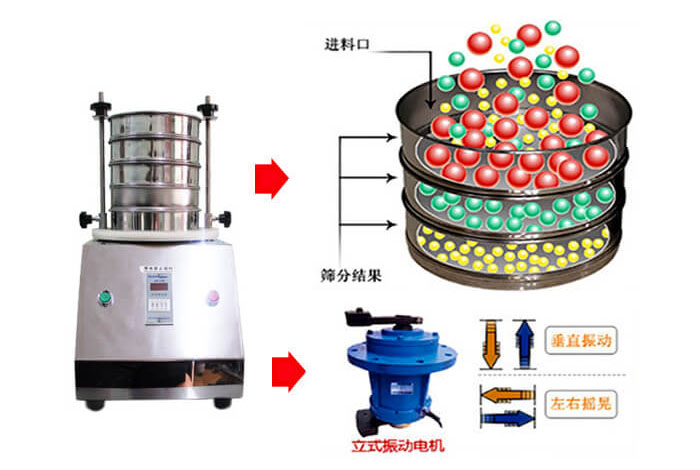

标准试验筛原理图

标准试验筛结构

标准试验筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等部件组成,所有部件均是选用优质304不锈钢精制加工而成,做工精细,结构完整。

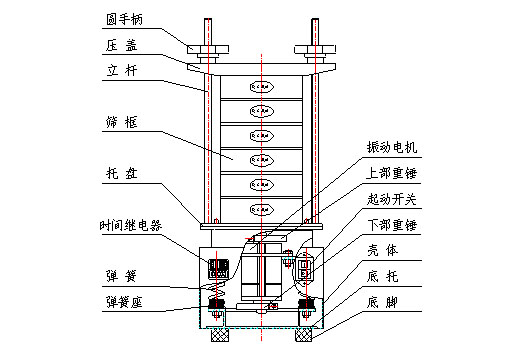

标准试验筛结构图

标准试验筛产品特点

1、筛框采用SUS304(0Cr18ni9)不锈钢拉伸抛光而成,壁厚0.6毫米,表面光可鉴人,整体成型坚固耐用,没有磁性,筛网与筛框通过锡焊固定,不会松弛。能耐300度以下高温。筛框采用SUS304不锈钢拉伸抛光而成,壁厚6mm,表面光可鉴人,坚固耐用,没有磁性,筛网与筛框通过锡焊固定,不会松弛。

2、网孔精细,因按网孔标记所以不同时间生产的同一规格网孔一致。金属丝编织试验筛,网孔尺寸方孔可至0.02毫米(20微米)叁角孔网孔尺寸可至0.005毫米(5微米),筛网按B6003.1-1997标准编织。符合国际标准ISO3310-1:1990 R20/3,R20,R40/3系列,筛网材质有黄铜H80、不锈钢SUS304.并可经电镀,化学加工可使筛面光滑耐磨,同时经纬丝结点固定在一起,网孔长期使用不会变形。我公司生产试验筛尺寸精准保证,同一型号的试验筛,不同时间生产的网孔相同.保证检测的一致性.进口泰勒筛网孔尺寸与GB6003.1-1997相近,如中国140号网孔尺寸106微米,美国标准筛网号140#泰勒筛网号150#网孔尺寸105微米,我们可以根据用户要求制作.可以选用105微米筛网为用户配相应的泰勒筛,无论是网孔要求还是外观都能符合要求。

3、冲孔板试验筛,按GB6003.2-1997标准加工。符合国际标准ISO3310-2:1990 R20/3,R20,R40/3系列。同时我公司也生产与φ200标准试验筛配套的拍击式试验筛机、标准筛机。拍击式试验筛机、标准筛机符合国家标准,最多可安装8层标准振动筛,设备装有定时器可定时关机,保证每次生产或试验的一致性。

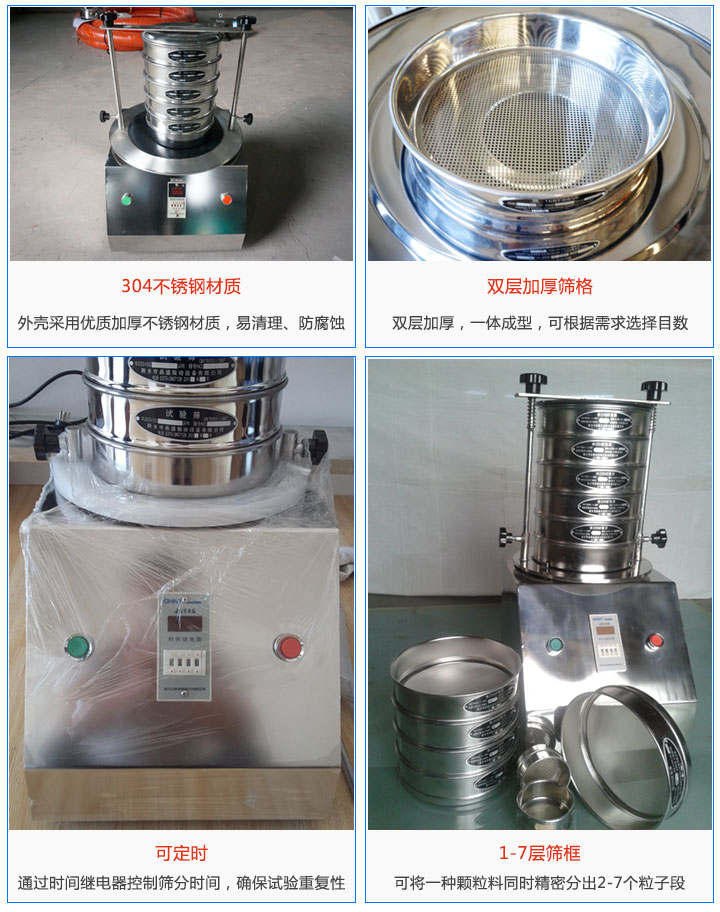

标准试验筛特点

大汉机械生产的 全不锈钢直径100mm标准试验筛筛是用304不锈钢材料双层冲压而成,具有不生锈、易清洗、耐用等特点。

标准试验筛目数对照表

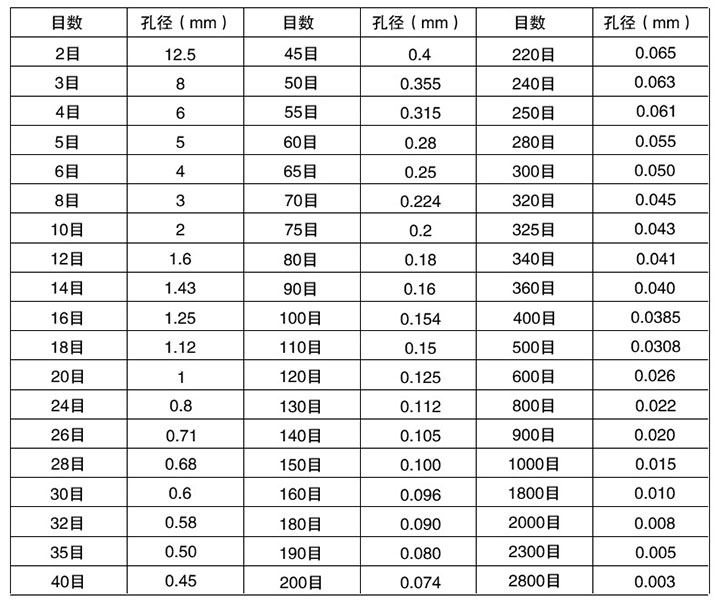

标准试验筛规格和孔径对照表

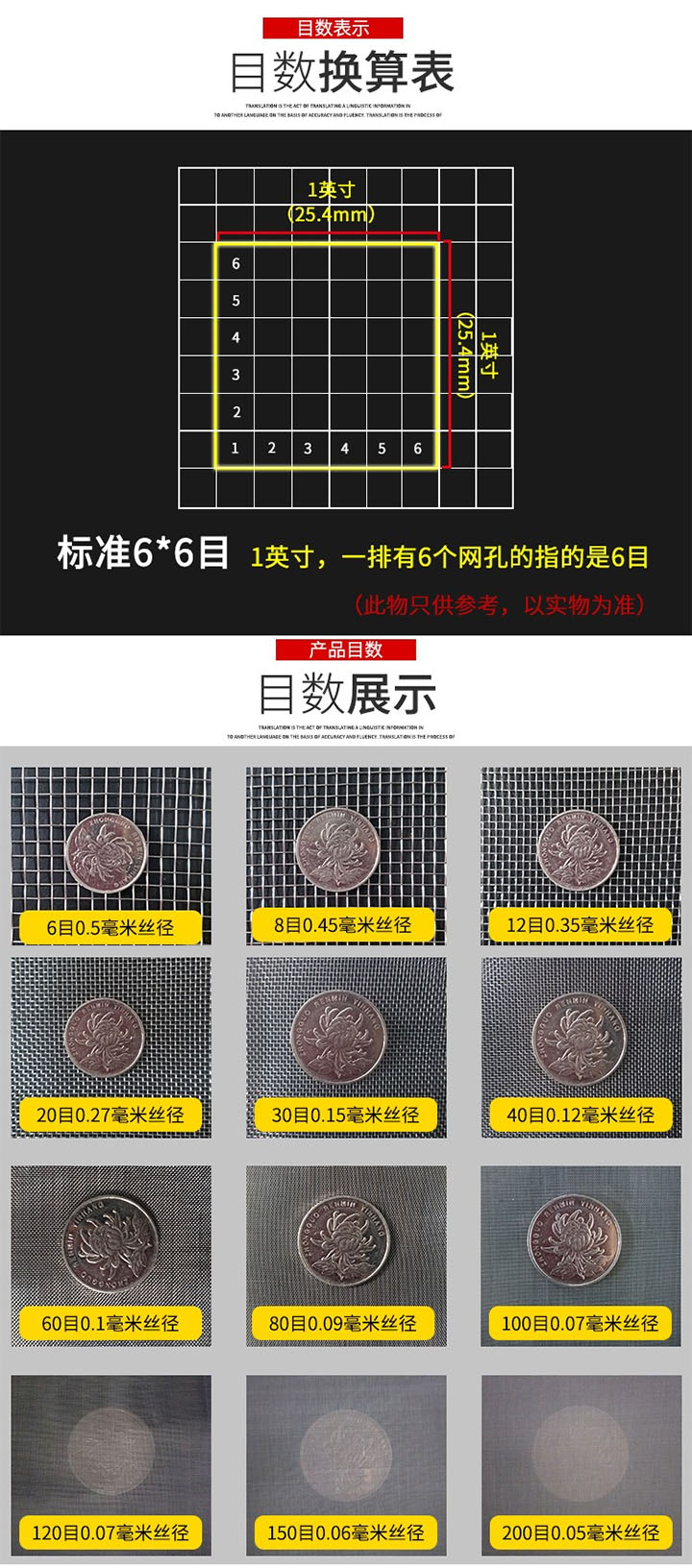

标准试验筛目数换算

目数换算

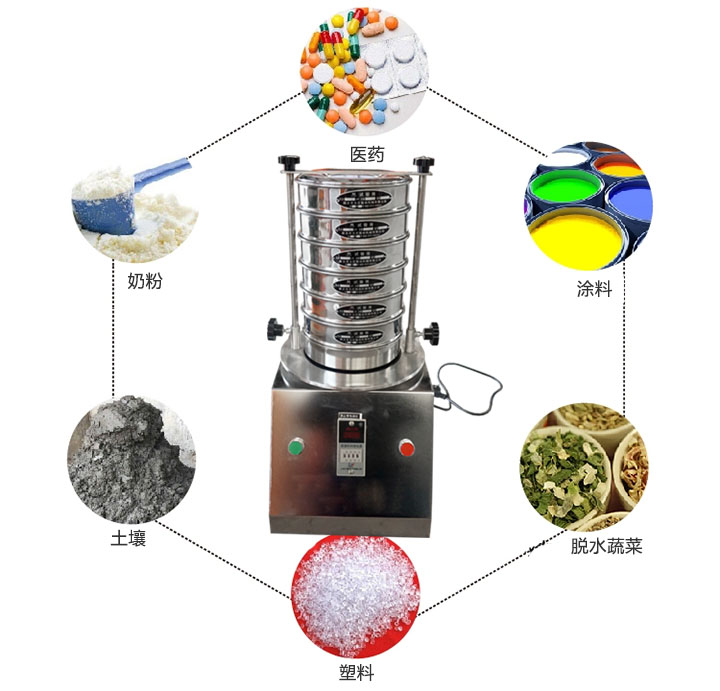

标准试验筛应用行业

标准试验筛,通过不同孔径的筛框,可将物料进行精细的分级处理,然后对物料进行的粒度分析。,应用于磨料、地堪、冶金、药典、冶金、化工、医药、粉粒、建材、国防、地质等部门的科研生产、试验室、质检室以及高等院校实验室对颗粒状、粉状物料的粒度分析、液态类固体物含量及杂物量的筛分、过滤、检测。

应用行业

标准试验筛检定规程

1、检查连接电源是否符合要求(对应铭牌检查,并有接地线);

2、将标准试验筛框中的振荡器的连接线上的插头插入超声波振动电源后面的插座,打开电源超声波振动电源开始工作,根据筛分需要调节功率旋钮。

3、检验筛必须水平放置;

4、检验筛振动部分不能与其它物体有接触;

5、确保超声波检验筛筛体各部件螺栓锁紧;

6、针对目标筛选物料的特性选用合适的标准筛框;

7、将标准筛框按孔径从小到大、从下到上的顺序依次叠放到筛框底座上;

8、将检验物料放入最上端的筛框里,盖上上盖;

9、根据筛框的总高度调整调节杆的高度,用压板和锁紧螺母对标准筛框进行定位压紧,并注意两侧用力一直;

10、根据目标物料的性质及投料量,在定时器上设定运行时间,打开电源,使检验筛开始工作。检验筛工作完成后,应做好下列工作步骤:

11、拧开锁紧螺母,取下压板,小心的取走标准筛框;

12、切断标准检验筛电源。
