气旋筛

气旋筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛,网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而近使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出。

气旋筛原理

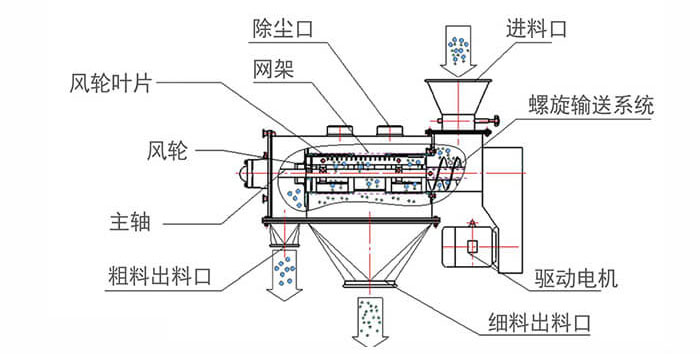

气旋筛筛网呈圆筒状，放置于气流筛机体内，气流筛摈弃了传统的重力势能作业原理，开辟了载流体动能做功的筛理新途径，所筛分物料通过螺旋输送系统与气流混合、物化后进入网筒内，物料再通过网筒内风轮叶片时受到离心力和旋风推进，从而能使物料喷射过网，由细料排出口排出，而不能过网的物料沿网筒壁从粗料排出口排出。它是在密闭状态下利用高速气流做载体，使充分扩散的粉料微粒以足够大的动能向筛网喷射，达到快速分级的目的。

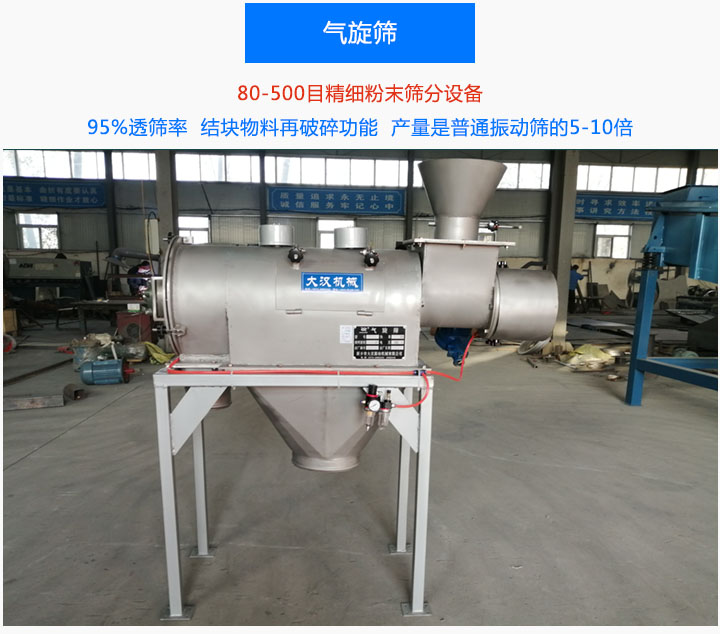

1、使用细度范围广，可筛选分级80-500目的粉状物料（普通振动筛难以筛选分级200目以上的粉状物料）。

2、筛网受旋风的冲刷，可自动清网，对结块物料有再破碎功能，筛分效率高，透筛率可达85-95%。

3、产量大，较之普通振动筛可提高5-10倍甚至更高。

4、结构封闭，无粉尘溢散，不污染环境；

5、筛分分级标准，无超径混级现象，筛余物为0（普通振动筛难以做到）。

6、安装简单，操作方便，维护容易。

7、可单机或多机配套使用，长时间连续运作，安全可靠。

型号	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

型号	材质	功率	适用
WQS18-65	Q235A	2.2KW	500目以下筛分
	SUW304
WQS30-100	Q235A	4KW	500目以下筛分
	SUW304
WQS50-130	Q235A	5.5KW	目以下筛分

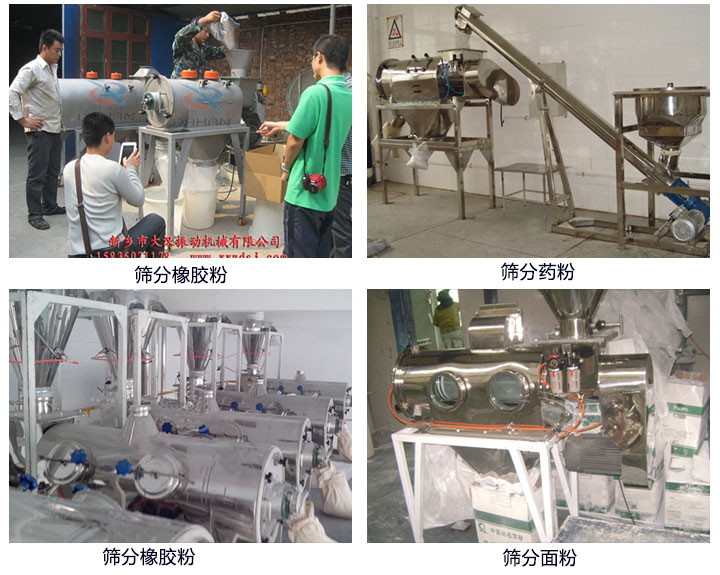

气旋筛利用微细粉料的质量小、轻，流动性好、易飘浮等特点，通过将粉料充分扩散到气流中，使粉料以单个微粒依次随气流透过筛网，实现对粉料的筛分目的，80-500目范围内的细粉物料筛分，现已广泛应用到了化工、医药、食品、造纸、冶金、建材、橡胶、机械等行业中对轻钙粉、活性钙粉、活性碳粉、淀粉、中药粉、粉煤灰、锌粉、石墨粉、石英砂粉、金粉、陶土粉、山楂粉、果疏粉、氢氧化钙粉、农药粉、魔芋粉、荧光粉、木粉、面粉、环氧树脂粉、二氧化锰、硫磺粉、氧化铝粉、胶木粉、氧化镁、珍珠岩粉、铁粉、棉短绒等物料的筛选分级中。

1、设备长途运输后要将所有紧固螺栓检查一遍并紧固，当筛机吊装搬移固定位置后，应注意筛机整体处于水平位置。否则，会影响筛机的正常运转。

2、对设备基础无特殊要求，一般放置水泥地面直接使用即可。

3、净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。

4、与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接，也可与管道直接相联。

5、开动筛机前应检查端盖、观察孔、各联接部位有无松动，各联接口是否密封良好。

6、注意观察筛选机转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动，确保无误才能运行
