振动筛网架

产品概述

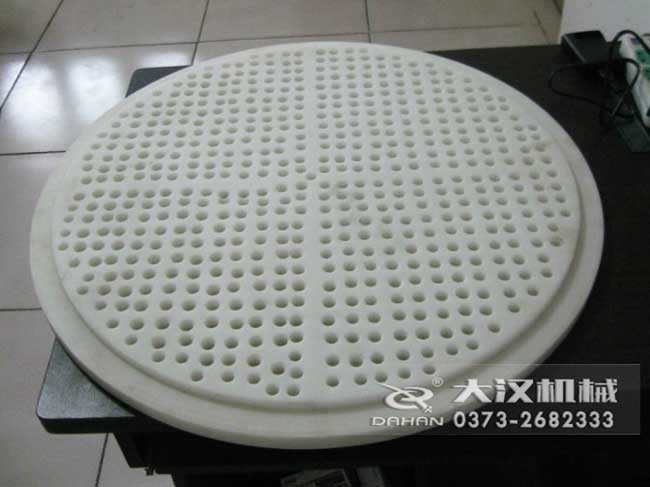

振动筛网架是整个振动筛系统将能量完全传导到筛网网面上的重要组成部分，主要作用是用来固定筛网,使得筛网不偏移，型号有φ600、800、1000、1200、1500、1800等，材质有不锈钢、碳钢、塑料三种常用材质，根据使用条件的不同及筛网丝径的差别，其相应的网架结构也不同，主要有:子母扣网架、子母网网架、粘网网架等，此外我公司还可以根据用户需要进行特殊设计。

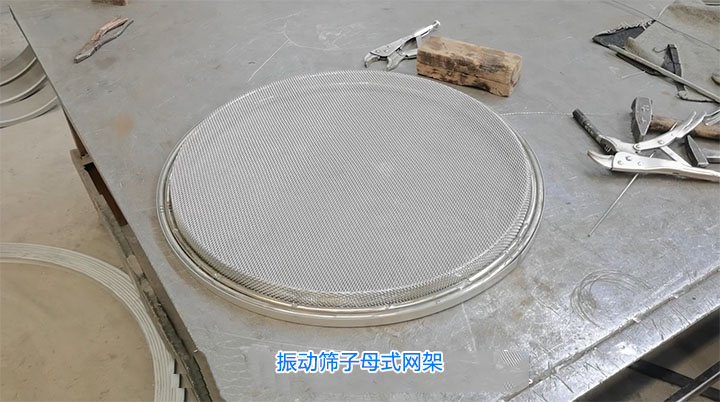

振动筛网架常用的为子母网式双网结构，方钢锻打热弯焊接，在进行重力车床加工压制而成，子母网式双网结构网架为二层筛网，母网（粗网）和子网（细网工作网），母网为工装压制的粗网，细网为直接安装，绷网环卡紧即可，换网方便快捷。

子母网双网结构式网架比较适合堆积密度较大的物料和筛分网目数较高的物料，网架结构的优势更换工作网比较快，工作网下的母网其骨架作用，支撑工作筛网，保证筛面的平整度，防止物料冲击压塌工作网，同时又防止筛板上的弹跳球撞击工作网，把工作网撞破。

网架类型

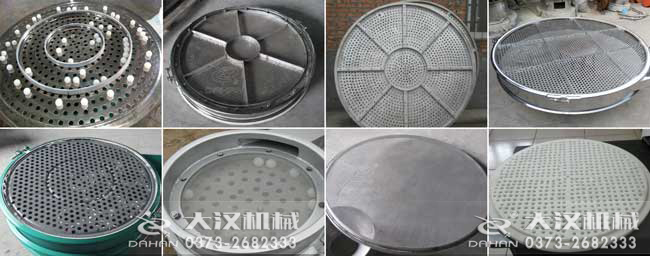

振动筛网架主要有:子母扣(也叫公母槽）网架(和中框焊接在一起)、子母网网架(和中框分开的)、粘网网架（和中框分开的)等

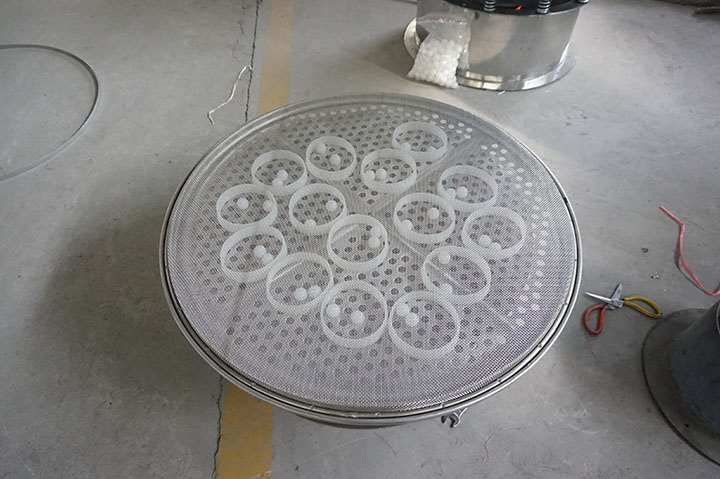

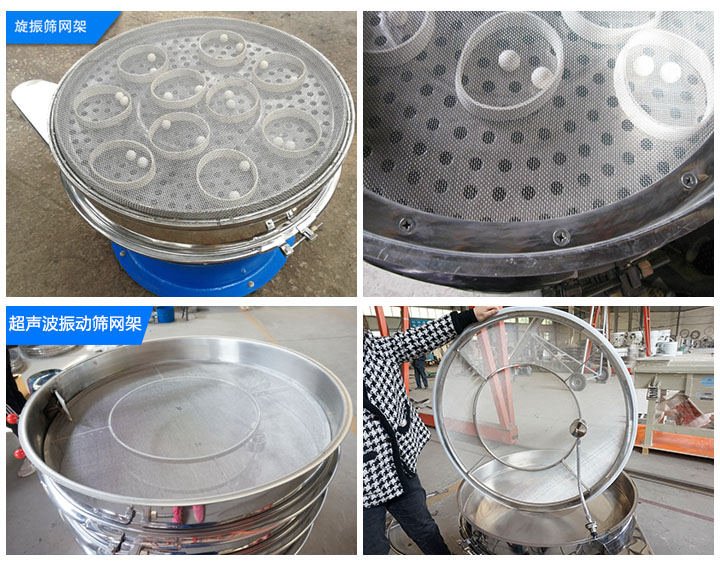

1、U型网架，又可称为子母网架，是旋振筛常用到的一种，这种网架结构的优势就是更换工作网比较快，工作网下的母网起骨架作用，支撑工作筛网，保证筛面的平整度，防止物料冲击压塌工作网，同时又防止筛板上的弹跳球撞击工作网以至于使工作网破损。具体装网方法是：用压网工具把粗丝径的筛网固定在U型槽内，再将工作细网固定平铺在母网上边，用卡箍固定四周即可。

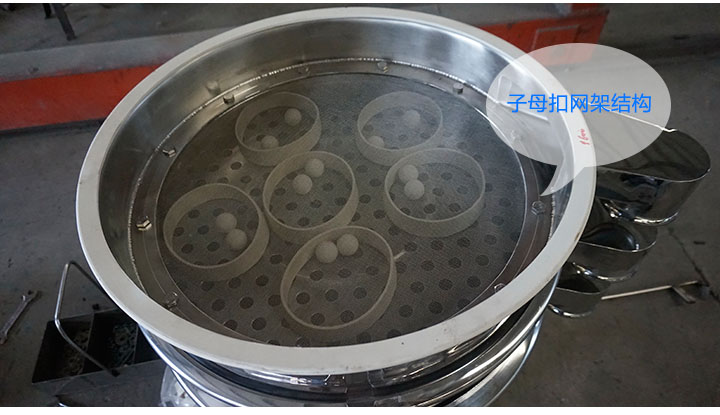

2、子母扣网架又叫公母槽法兰网架，就是两个法兰一个凹槽，一个凸槽，把凸槽法兰焊接在筛框内，以凹槽法兰为活动件，将筛网放置在两个法兰中间，用螺丝锁紧，筛面自然拉紧平展。一般12目-30目的筛网采用这种结构。

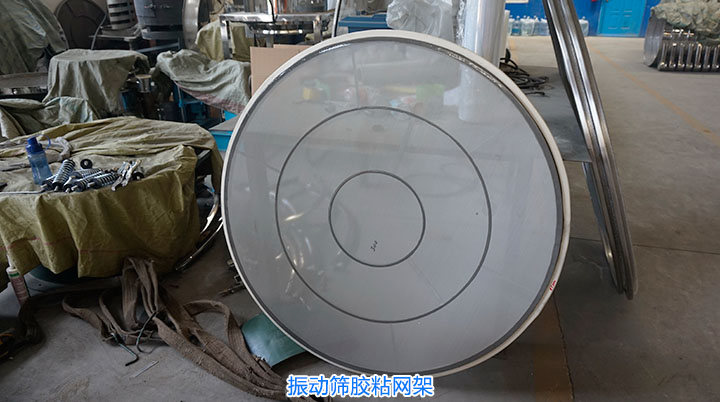

3、胶粘网架：该网架结构普遍在超声波振动筛中使用，其优势在于装网速度快，由于筛网是直接使用胶粘在网架上,可以预先装好一套备用，更换时直接连同筛网一起更换即可，但该系列网架结构缺点在于在粘网时如胶涂抹不均匀会出现筛网松弛，从而影响超声波振动筛的筛分精度与筛分效果。

产品应用

振动筛网架安装方法

子母扣网架安装步骤

胶粘网架安装步骤
